贴片自恢复保险丝测试指南

保险丝

测试流程如下:

1.初始内阻 Rimin 测量:拆包装,拿出保险丝,测量保险丝的内阻;

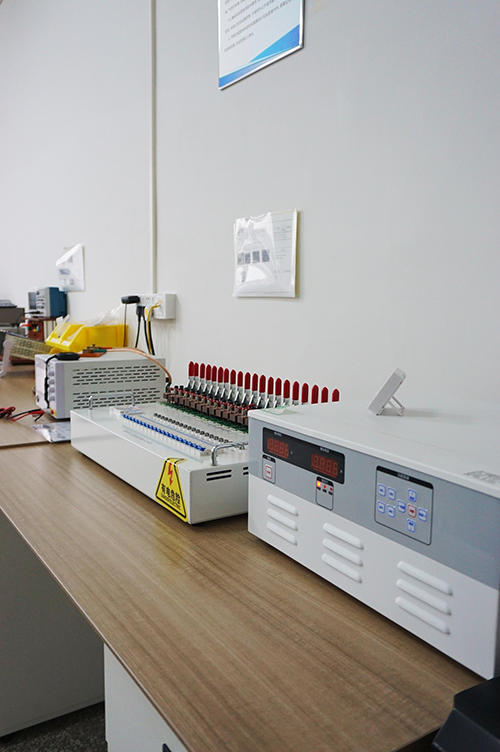

2.焊接:将保险丝通过回流焊焊接在 PCB 上,PCB 上连接有引线,便于进行电性能测试(如上图所示);

3.R1max 测试:将焊接后的保险丝放置冷却 1 小时,测量保险丝的内阻。

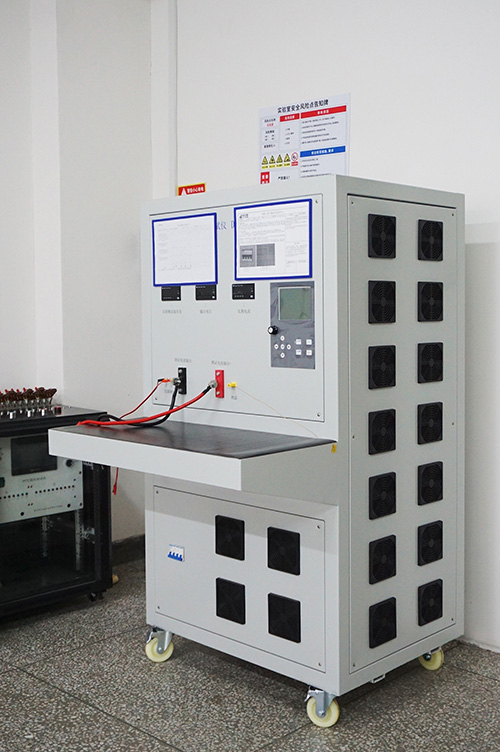

4.保持电流 Ihold 测试:选用直流恒压恒流源进行测试。将电压调节到规格书规定的电压 Vmax, 电流调节到规格书规定的保持电流 Ihold,通电 60 分钟;

5.动作电流Itrip 测试:选用直流恒压恒流源进行测试。将电压调节到规格书规定的电压Vmax, 电流调节到规格书规定的动作电流 Itrip,通电 5 分钟;

6.耐压Vmax测试:选用直流恒压恒流源进行测试。将电压调节到规格书规定的电压Vmax,电流调节到规格书规定的动作电流 Itrip以上,通电直到保险丝处于动作保护状态,持续通电1小时,不烧不裂


测试标准:

1.测试环境为 25oC 的室温环境,无光照、无热辐射;

2.保险丝初始内阻 Rimin 需在规格书范围内;

3.保险丝焊接后内阻 R1max 需在规格书范围内。

4.保险丝在 Ihold 电流下保持 60 分钟不动作,判定为合格;

5.保险丝在 Itrip 电流下 5 分钟以内动作,判定为合格;

耐压测试后,保险丝不烧不裂,判定为合格。
